产物声名
沟槽式卡箍Y型过滤器：过滤面积大、流阻系数小、下端部装有自在冲刷装配，冲刷时候快比普通Y型过滤快 8~10 倍。阀体内外接纳无毒性的粉体环氧树脂喷涂，使水质不至于呈现缺水及阀体的侵蚀。过滤网接纳不锈钢，在利用进程中不会呈现滤网结锈而削减过滤面积。本阀具备双向密封功效，装配时不受介质流向的限定，也不受空间地位的影响，可在任何标的目的装配。
产物机能参数
| 型号 | PN | 任务压力 (Mpa) | 合用温度 (℃) | 合用介质 |
|---|---|---|---|---|
| DFSRY-16Q | 16 | 1.6 | ≤ 100 | 蒸汽、水 |
| DFSRY-16C | ||||
| DFSRY-16P | 硝酸类 | |||
| DFSRY-16QR | 醋酸类 |
前往页首 ⇑
产物零部件资料
| 型号 | 资料 | |
|---|---|---|
| 阀体、法兰盖 | 过滤网 | |
| DFSRY-16Q | 球墨铸铁 | 不锈钢 |
| DFSRY-16C | 碳素钢 | |
| DFSRY-16P | 不锈钢 | |
| DFSRY-16QR | 不锈钢 | |
前往页首 ⇑
产物形状及布局尺寸（PN16）
| DN | DN/in | OD | L | H | DN | DN/in | OD | L | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 60 | 200 | 150 | 150 | 6 | 165 | 460 | 360 | |
| 65 | 21/2 | 76 | 240 | 180 | 200 | 8 | 219 | 550 | 440 | |
| 80 | 3 | 89 | 270 | 200 | 250 | 10 | 273 | 680 | 530 | |
| 100 | 4 | 114 | 340 | 260 | 300 | 12 | 325 | 790 | 580 | |
| 125 | 5 | 140 | 400 | 310 |
前往页首 ⇑
产物形状及布局尺寸（钢管滚槽、开槽根基尺寸及误差）
| 公称通径 | 钢管外径 | A1 0/-0.5 | B1 +0.5/0 | C +0.5/0 |
|---|---|---|---|---|
| 50 | 60 | 14.5 | 9.5 | 2.2 |
| 65 | 76 | |||
| 80 | 89 | |||
| 100 | 114 | 16 | ||
| 125 | 140 | |||
| 150 | 165 | |||
| 200 | 219 | 19 | 13 | 2.5 |
| 250 | 273 | |||
| 300 | 325 | 3.3 |
前往页首 ⇑

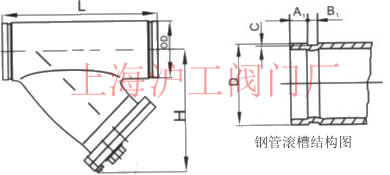

产物形状及布局尺寸表示图
前往页首 ⇑
声名：本文中一切笔墨、数据、图片均只合用于参考，沟槽式卡箍Y型过滤器机能参数、布局尺寸参数、价钱等概况，请接洽咱们，德律风：021-66059666。
