GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器
  • 品德不变：实施全进程品德监控，详尽入微，全方位检测！
  • 价钱公道：高效外部本钱节制，削减了开销，让利于客户！
  • 交货疾速：进步前辈出产流水线，充沛的备货，延长了交货期！
  • 发卖：021-66059666
  • 传真：021-39901228
  • 手艺：021-39900466

产物声名

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器具备布局进步前辈、阻力小、排污时候短、效力高、装配查验便利、本钱高等特色。合用介质为水、蒸汽、油，可知足差别管道需要。

产物机能参数

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器首要机能参数
型号 PN 任务压力 (Mpa) 合用温度 (℃) 合用介质
GL41H-10 10 1.0 ≤ 120 水、蒸汽、油
GL41H-16 16 1.6 ≤ 200 水、蒸汽、油
GL41H-16Q 16 1.6 ≤ 220 水、蒸汽、油

前往页首 ⇑

产物零部件资料

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器零部件资料
型号 资料
阀体、阀盖 过滤网 螺塞 垫片
GL41H-10 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板
GL41H-16 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板
GL41H-16Q 球磨铸铁 不锈钢 可锻铸铁 橡胶石棉板

前往页首 ⇑

产物形状及布局尺寸（PN16）

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器首要形状及布局尺寸（mm）
型号 DN L D z×ød H 分量/kg
GL41H-10 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 4×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 8×ø23 425
250 745 390 12×ø23 515
300 780 440 12×ø23 600
GL41H-16Q 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 8×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 12×ø23 425
250 745 405 12×ø25 515
300 780 460 12×ø25 600
GL41H-16 32 180 135 4×ø18 90 4.9
40 220 145 4×ø18 125 7.3
50 240 160 4×ø18 145 10.1
65 280 180 4×ø18 165 14
80 320 195 8×ø18 210 19.2
100 380 215 8×ø18 250 27
125 440 245 8×ø18 295 49.7
150 480 280 8×ø23 335 59.4
200 600 335 12×ø23 380 97.2
250 605 405 12×ø25 430 132.4
300 635 460 12×ø25 460 173.2
350 696 520 16×ø25 495 230
400 790 580 16×ø30 560 320
450 850 640 20×ø30 641 460

前往页首 ⇑

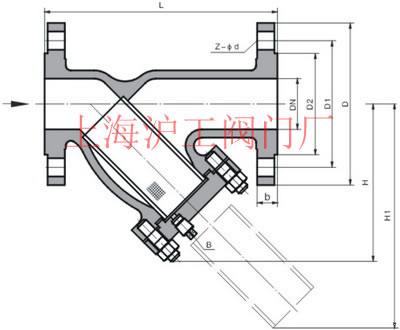

产物形状及布局尺寸表示图

GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器首要形状及布局尺寸表示图

前往页首 ⇑

声名：本文中一切笔墨、数据、图片均只合用于参考，GL41H 型 PN10~PN16 法兰毗连铁制Y型过滤器机能参数、布局尺寸参数、价钱等概况，请接洽咱们，德律风：021-66059666。
