Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀：法兰毗连情势、活塞式布局情势，阀座密封面资料为 Cr13 系不锈钢，公称压力 PN40~PN63，阀体资料为 WCB 的蒸汽减压阀。

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀由主阀和导阀两部分构成。主阀首要由阀座、主阀盘、活塞、弹簧等整机构成。导阀首要由阀座、阀瓣、膜片、弹簧、调理弹簧等整机构成。本产物在通俗减压阀根本上作了很大改良，加大了活塞面积，转变了节省布局与密封情势，加大了过流面积等等，从而在进步活络度、流量、寿命等方面大大改良了机能。首要用于蒸汽管路，合用于流量大流量变更大，入口压力变更大的蒸汽管路。

产物机能参数

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀首要机能参数

型号	PN	任务压力 / MPa	合用温度 / ℃	合用介质
Y43H-40	40	4.0	≤200	蒸汽
Y43H-63	63	6.3	≤200	蒸汽

前往页首 ⇑

产物零部件资料

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀零部件资料

型号	资料
	阀体、高低阀盖	主副阀瓣、阀座、活塞	主副弹簧	膜片	活塞环
Y43H-40	碳素钢	不锈钢	铬钒钢	不锈钢带	合金耐磨铸铁
Y43H-63	碳素钢	不锈钢	铬钒钢	不锈钢带	合金耐磨铸铁

前往页首 ⇑

产物形状及布局尺寸（PN40）

Y43H-40 型先导活塞式蒸汽减压阀形状及布局尺寸（mm）

DN	L	D	D1	D2	D6	b	f	z×ød	D3	H1	H2	分量/kg
25	200	115	85	65	58	16	4	4×ø14	130	110	370	18
32	220	135	100	78	66	18	4	4×ø18	135	120	380	23
40	240	145	110	85	76	18	4	4×ø18	150	125	395	28
50	270	160	125	100	88	20	4	4×ø18	160	130	405	33
65	300	180	145	120	110	22	4	8×ø18	180	140	410	40
80	330	195	160	135	121	22	4	8×ø18	200	165	445	54
100	380	230	190	160	150	24	4.5	8×ø23	200	170	455	60
125	450	270	220	188	176	28	4.5	8×ø25	245	195	475	100
150	500	300	250	218	204	30	4.5	8×ø25	260	195	475	115

前往页首 ⇑

产物形状及布局尺寸（PN63）

Y43H-63 型先导活塞式蒸汽减压阀形状及布局尺寸（mm）

DN	L	D	D1	D2	D6	b	f	z×ød	D3	H1	H2	分量/kg
25	200	135	100	78	58	22	4	4×ø18	130	110	370	23
32	220	150	110	82	66	24	4	4×ø23	135	125	380	28
40	240	165	125	95	76	24	4	4×ø23	150	130	395	34
50	270	175	135	105	88	26	4	4×ø23	160	135	405	40
65	300	200	160	130	110	28	4	8×ø23	180	145	410	52
80	330	210	170	140	121	30	4	8×ø23	200	170	445	68
100	380	250	200	168	150	32	4.5	8×ø25	200	175	455	78
125	450	295	240	202	176	36	4.5	8×ø30	245	195	475	115
150	500	340	280	240	204	38	4.5	8×ø34	260	195	475	130

前往页首 ⇑

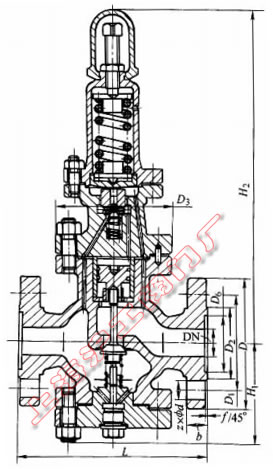

产物形状及布局尺寸表示图
