Q941Y 型 PN16~PN63 浮动硬密封电动球阀：电动驱动、法兰毗连情势、浮动球纵贯式，密封情势接纳硬密封、阀座密封面资料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN200、合用温度为 -28~500℃，阀体资料为碳素钢或不锈钢。因接纳硬密封（金属密封），此种阀门出格合用于带颗粒性、固物类、浆料等介质及低温高压管线。
Q941Y 型 PN16~PN63 浮动硬密封电动球阀合用于两位堵截、调理的场所。阀与履行机构的毗毗连纳直连体例，由 DCL 系列精小型电动履行器（也可按照用户请求设置装备摆设差别型号电子式电动履行机构或气活塞式履行机构）与超短球阀构成。电动履行机构内置伺服系统，不必另配伺服缩小器，输出 4-20mA 旌旗灯号及 220V AC 电源便可节制运转。和通俗电动球阀比拟具备布局松散，体积小，分量轻，阀座与端面法兰间隔近，物料滞留少，密封机能优胜等特色。
产物机能参数
Q941Y 型 PN16~PN63 法兰毗连浮动硬密封电动球阀首要机能参数
| 型号 |
PN |
任务压力 / MPa |
合用温度 / ℃ |
合用介质 |
| Q941Y-16C |
16 |
1.6 |
-28~425 |
水、蒸汽、油品等 |
| Q941Y-25 |
25 |
2.5 |
| Q941Y-40 |
40 |
4.0 |
| Q941Y-63 |
63 |
6.3 |
| Q941Y-16P |
16 |
1.6 |
-28~500 |
硝酸等侵蚀性介质 |
| Q941Y-25P |
25 |
2.5 |
| Q941Y-40P |
40 |
4.0 |
| Q941Y-63P |
63 |
6.3 |
| Q941Y-16R |
16 |
1.6 |
| Q941Y-25R |
25 |
2.5 |
| Q941Y-40R |
40 |
4.0 |
| Q941Y-63R |
63 |
6.3 |
前往页首
产物零部件资料
Q941Y 型 PN16~PN63 法兰毗连浮动硬密封电动球阀零部件资料
| 型号 |
资料 |
| 阀体 |
球体、阀杆 |
密封圈 |
填料、垫圈 |
| Q941Y-16C |
WCB |
2Cr13 |
特种软化资料 |
柔性石墨环、柔性石墨环绕纠缠垫 |
| Q941Y-25 |
| Q941Y-40 |
| Q941Y-63 |
| Q941Y-16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| Q941Y-25P |
| Q941Y-40P |
| Q941Y-63P |
| Q941Y-16R |
CF8 (304) |
0Cr18Ni9 (304) |
| Q941Y-25R |
| Q941Y-40R |
| Q941Y-63R |
前往页首
产物形状及布局尺寸
Q941Y 型 (PN16) 型法兰毗连浮动硬密封电动球阀形状及布局尺寸 (mm)
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
| 15 |
130 |
95 |
65 |
45 |
14 |
4×ø14 |
| 20 |
140 |
105 |
75 |
55 |
14 |
4×ø14 |
| 25 |
150 |
115 |
85 |
65 |
14 |
4×ø14 |
| 32 |
165 |
135 |
100 |
78 |
16 |
4×ø18 |
| 40 |
180 |
145 |
110 |
85 |
16 |
4×ø18 |
| 50 |
200 |
160 |
125 |
100 |
16 |
4×ø18 |
| 65 |
220 |
180 |
145 |
120 |
18 |
4×ø18 |
| 80 |
250 |
195 |
160 |
135 |
20 |
8×ø18 |
| 100 |
280 |
215 |
180 |
155 |
20 |
8×ø18 |
| 125 |
320 |
245 |
210 |
185 |
22 |
8×ø18 |
| 150 |
360 |
280 |
240 |
210 |
24 |
8×ø23 |
| 200 |
400 |
335 |
295 |
265 |
26 |
12×ø23 |
前往页首
Q941Y 型 (PN25) 型法兰毗连浮动硬密封电动球阀形状及布局尺寸 (mm)
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
| 15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
| 20 |
140 |
105 |
75 |
55 |
16 |
4×ø14 |
| 25 |
150 |
115 |
85 |
65 |
16 |
4×ø14 |
| 32 |
165 |
135 |
100 |
78 |
18 |
4×ø18 |
| 40 |
180 |
145 |
110 |
85 |
18 |
4×ø18 |
| 50 |
200 |
160 |
125 |
100 |
20 |
4×ø18 |
| 65 |
220 |
180 |
145 |
120 |
22 |
8×ø18 |
| 80 |
250 |
195 |
160 |
135 |
22 |
8×ø18 |
| 100 |
280 |
230 |
190 |
160 |
24 |
8×ø23 |
| 125 |
320 |
270 |
220 |
188 |
28 |
8×ø25 |
| 150 |
360 |
300 |
250 |
218 |
30 |
8×ø25 |
| 200 |
400 |
360 |
310 |
278 |
34 |
12×ø25 |
前往页首
Q941Y 型 (PN40) 型法兰毗连浮动硬密封电动球阀形状及布局尺寸 (mm)
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
| 15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
| 20 |
140 |
105 |
75 |
55 |
16 |
4×ø14 |
| 25 |
150 |
115 |
85 |
65 |
16 |
4×ø14 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4×ø18 |
| 40 |
200 |
145 |
110 |
85 |
18 |
4×ø18 |
| 50 |
220 |
160 |
125 |
100 |
20 |
4×ø18 |
| 65 |
250 |
180 |
145 |
120 |
22 |
8×ø18 |
| 80 |
280 |
195 |
160 |
135 |
22 |
8×ø18 |
| 100 |
320 |
230 |
190 |
160 |
24 |
8×ø23 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8×ø25 |
| 150 |
400 |
300 |
250 |
218 |
30 |
8×ø25 |
| 200 |
502 |
375 |
320 |
282 |
38 |
12×ø30 |
前往页首
Q941Y 型 (PN63) 型法兰毗连浮动硬密封电动球阀形状及布局尺寸 (mm)
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
| 15 |
140 |
105 |
75 |
55 |
18 |
4×ø14 |
| 20 |
152 |
125 |
90 |
68 |
20 |
4×ø18 |
| 25 |
180 |
135 |
100 |
78 |
22 |
4×ø18 |
| 32 |
200 |
150 |
110 |
82 |
24 |
4×ø23 |
| 40 |
220 |
165 |
125 |
95 |
24 |
4×ø23 |
| 50 |
250 |
175 |
135 |
105 |
26 |
4×ø23 |
| 65 |
280 |
200 |
160 |
130 |
28 |
8×ø23 |
| 80 |
320 |
210 |
170 |
140 |
30 |
8×ø23 |
| 100 |
360 |
250 |
200 |
168 |
32 |
8×ø25 |
| 125 |
381 |
295 |
240 |
202 |
36 |
8×ø34 |
| 150 |
403 |
340 |
280 |
240 |
38 |
12×ø34 |
前往页首

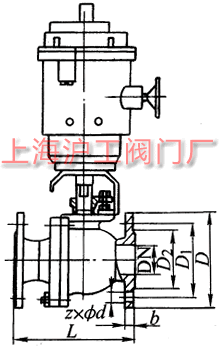

产物形状及布局尺寸表示图
前往页首
声名：本文中一切笔墨、数据、图片均只合用于参考，Q941Y 型 PN16~PN63 浮动硬密封电动球阀机能参数、布局尺寸参数、价钱等概况，请接洽咱们，德律风：021-66059666。
