本规范（JB/T9092）是对 ZBJ16006-90《阀门的实验与查验》的订正。本规范与 ZBJ16006-90 比拟，首要手艺内容差别以下：
- 规范的称号改成“阀门的查验请求”
- 增添“单向密封和双向密封”术语
- 阀门“必须的实验”的划定，按公称压力和公称通每项巨细有别离划定
- 闸阀和停止阀的实验名目内容别离划定
- 蝶阀的壳体实验和密封实验的最短延续时候停止了点窜，与别的阀门分歧
- 阀门上密封实验的最短延续时候停止了点窜
- 密封实验的最大许可泄露量按 API598-96 的请求停止了点窜
- 对高压密封实验的实验方式停止了点窜
规模：
本规范划定了阀门的查验与压力实验请求。
本规范合用于金属密封副、弹性密封副和非金属密封副（如陶瓷）的闸阀、停止阀、旋塞阀、球阀、止回阀和蝶阀的查验和压力实验。经供需两边赞成后也可合用于其余范例的阀门。
弹性密封副是指：
- 软密封副、固体和半固体光滑脂类组成的密封副（如油封旋塞阀）
- 非金属和金属材料组成的密封副
援用规范
以下规范所包罗的条则，经由进程在本规范中援用而组成为本规范的条则。本规范出书时，所示版本均为有用/一切规范城市被订正，利用本规范的各方应切磋利用以下规范最新版本的能够性。
JB/T7927-1999 阀门铸钢件外表品质请求
术语
单向密封：在阀门封锁后，介质须从阀门两头的某个标的目的长进入，阀门的密封副能力坚持密封
双向密封：不管介质从阀门两头的哪一标的目的进入，在阀门封锁后，阀门密封副都能坚持密封
| 在阀门制作厂内的查验 | 买方在定货条约中划定，须要在制作厂查验阀门，买方查验员在所订阀门制作时代，可随时进入厂内停止查验 |
|---|---|
| 在阀门制作厂外的查验 | 如买方划定，查验包含在阀门制作厂之外制作的壳体部件，这些部件应在其原制作厂遭到买方查验员的查验 |
| 查抄告诉 | 买方请求查验时，阀门制作厂应按照所请求的实验名目，在查验前 7 日，按定货条约所列地点告诉买方。若是请求在阀门制作厂外查验，制作厂也应提早 7 日告诉买方 |
| 查抄规模 | 若是在定货条约中不划定其余附加名目买方的查验应限于以下内容 |
| 1、按定货条约划定，利用非粉碎性查验东西和方式，在拆卸进程中对阀门停止查抄 | |
| 2、“必须”的和“任选”的压力实验 | |
| 3、查抄加工记实和无损查验记实（包含划定的射线查验记实） | |
| 注：一切的查验均应按照响应规范体例的书面法式停止 | |
| 查验 | 1、阀门制作厂应答一切阀体、阀盖和密封件的铸件停止外表查抄，保障合适 JB/T7929 的划定 |
| 2、阀门制作厂应答每台阀门停止查验，以保障合适本规范及相干产物规范的划定 | |
| 补充查验 | 别的的补充查验是在定货条约有划定时才停止，详细请求按生意两边约定的法式和请求停止，查验应在买方查验员目击下由制作厂停止 |
| 实验地点 | 压力实验应由阀门制作厂在阀门制作厂内停止 |
|---|---|
| 实验装备 | 用于停止压力实验的装备，实验时不应有施加影响阀座密封的外力 |
| 实验请求 | 1、每台阀门应按《表 1》或《表 2》的请求停止压力实验 |
| 2、公称通径小于或即是 100mm、公称压力小于或即是 25.0MPa 及公称通径大于或即是 125mm、公称压力小于可即是 10.0Mpa 的阀门应按《表 1》停止实验 | |
| 3、公称通径小于或即是 100mm、公称压力大于 25.0Mpa 和公称通径大于或即是 125mm、公称压力大于 10.0Mpa 的阀门应按《表 2》停止实验 |
| 实验名目 | 阀门范例 | |||||
|---|---|---|---|---|---|---|
| 闸阀 | 停止阀 | 旋塞阀 | 止回阀 | 浮动式球阀 | 蝶阀和牢固式球阀 | |
| 壳体 | 必须 | 必须 | 必须 | 必须 | 必须 | 必须 |
| 上密封（1） | 不合用 | 不合用 | 不合用 | 不合用 | 不合用 | 不合用 |
| 高压密封 | 必须 | 任选 | 必须（2） | 任选（3） | 必须 | 必须 |
| 高压密封（4） | 任选 | 必须（5） | 任选（2） | 必须 | 任选 | 任选 |
| （1）一切具备上密封机能的阀门都应停止上密封实验，涟漪管密封阀门除外 | ||||||
| （2）对油封式旋塞阀，高压密封实验是必须的，高压密封实验任选 | ||||||
| （3）如经需方赞成，阀门制作厂可用高压密封实验取代高压密封实验 | ||||||
| （4）弹性密封阀门经高压密封实验后，能够下降其在高压工况的密封机能 | ||||||
| （5）对能源驱动的停止阀，高压密封实验的实验压力应是选定能源驱动拆卸所利用的设想压差的110% | ||||||
| 实验名目 | 阀门范例 | |||||
|---|---|---|---|---|---|---|
| 闸阀 | 停止阀 | 旋塞阀 | 止回阀 | 浮动式球阀 | 蝶阀和牢固式球阀 | |
| 壳体 | 必须 | 必须 | 必须 | 必须 | 必须 | 必须 |
| 上密封（1） | 不合用 | 不合用 | 不合用 | 不合用 | 不合用 | 不合用 |
| 高压密封 | 必须 | 任选 | 必须 | 任选（2） | 必须 | 必须 |
| 高压密封（3） | 任选 | 必须（4） | 任选 | 必须 | 任选 | 任选 |
| （1）一切具备上密封机能的阀门都应停止上密封实验，涟漪管密封阀门除外 | ||||||
| （2）如经需方赞成，阀门制作厂可用高压密封实验取代高压密封实验 | ||||||
| （3）弹性密封阀门经高压密封实验后，能够下降其在高压工况的密封机能 | ||||||
| （4）对能源驱动的停止阀，高压密封实验的实验压力应是选定能源驱动拆卸所利用的设想压差的110% | ||||||
注：除非定货条约中还有声名，对具备上密封机能的阀门，其上密封实验可为高压密封实验或高压密封实验，由制作厂挑选。
高压密封实验
在《表 1》和《表 2》中，有几种范例的阀门必须停止高压密封实验，一些范例的阀门其高压密封实验虽是任选的，但这些阀门应能经由进程高压密封实验（作为阀门密封布局的实验）。
实验介质
- 壳体实验、高压上密封实验和高压密封实验的实验介质应是水、氛围、火油或粘度不高于水的非侵蚀性液体。实验介质的温度不跨越 52℃。高温阀门的实验介质温度可在定单中划定
- 高压密封和高压上密封实验，其实验介质应是氛围或惰性气体
- 当用氛围或其余气体停止壳体实验、密封实验和上密封实验时，制作厂应彩准确的检漏方式。如用水或液体停止实验时，应将阀门外部的氛围解除
- 各项实验用的水能够含有水溶性油或防锈剂，当需方有划定时，水中可含有光滑剂。奥氏体实验时，所利用的水含氯化物量不应跨越 100mg/L
高压气体的壳体实验
- 当定货条约中划定，请求停止高压气体的壳体实验时，该实验应在壳体液体实验后停止，并要有响应的宁静办法
- 高压气体的壳体实验压力为 38℃ 时最大许可任务压力的1.1倍或按定货条约的划定，实验时不许可有可见泄露
实验压力
- 壳体实验压力为 38℃ 时最大许可任务压力的 1.5 倍
- 高压密封实验和高压上密封实验压力为 38℃ 时最大许可任务压力的 1.1 倍
- 高压密封实验和高压上密封实验压力为 0.4~0.7MPa
- 按用户推销规范划定的蝶阀，密封实验压力为设想压差的 1.1 倍
- 止回阀的密封实验压力为 38℃ 时的公称压力
实验延续时候
对各项实验，实验坚持实验压力的最短时候按《表 3》的划定。
| 阀门规格 DN（mm） | 坚持实验压力最短延续时候（t） | ||||
|---|---|---|---|---|---|
| 壳体 | 上密封 | 密封 | |||
| 止回阀 | 其余阀门 | 止回阀 | 其余阀门 | ||
| ≤50 | 60 | 15 | 15 | 60 | 15 |
| 65~150 | 60 | 60 | 60 | 60 | 60 |
| 200~300 | 60 | 120 | 60 | 120 | |
| ≥350 | 120 | 300 | 120 | 120 | |
| 注：坚持实验压力最短延续时候是指阀门内实验介质压力升至划定值后，坚持划定实验压力的起码时候 | |||||
泄露量
- 对壳体患难和上密封实验，不许可有可见的泄露。若是实验介质为液体，则不得有较着可见的液滴或外表湿润.若是实验介质是氛围或别的气体，应无气泡漏出.实验时应无布局毁伤
- 对高压密封实验和高压密封实验，不许可有较着可见的泄露经由进程阀辨、阀座与阀体打仗面等处，并无布局上的破坏。在实验延续时候内，实验介质经由进程密封面的许可泄露率见《表 4》
-
陶瓷等非金属密封副的阀门，其密封实验的许可泄露率应按《表 4》的同范例、同规格的金属密封阀门的划定

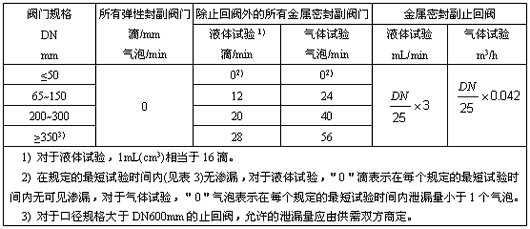

《表 4》密封实验的最大许可泄露率
压力实验方式
普通请求
- 对具备许可向密封面或填料部位注入应急密封油脂的特别布局阀门（油封旋塞阀除外），实验时，注入体系应是空的和不起感化的
- 用液体实验时，应将腔内的氛围排净
- 壳体实验前，阀门不得涂漆或涂别的能够袒护外表错误谬误的涂层(用于掩护阀门外表的磷化处置或近似的化学处置，在实验前利用是许可的，但不应袒护孔隙、气孔、砂眼等错误谬误)
- 当停止闸阀、旋塞阀和球阀密封实验时，阀盖与密封面间的体腔内应布满介质并加压到实验压力，以避免在实验进程中因为慢慢向上述部位充注介质和压力而使密封的泄露未被查觉
- 停止密封实验时，在阀门两头不应施加对密封面泄露有影响的外力，封锁阀门的操纵扭矩不应跨越阀门设想的封锁力矩
壳体实验
- 向已装配好的阀门体腔加压，阀门的两头封锁，启闭件局部开启。实验时，各毗连处应无渗漏。除涟漪管密封阀门外，填料压盖压紧到足以坚持实验压力，使填料箱部位遭到实验，实验时填料箱处应无渗漏
- 对阀杆密封不可调理的阀门（如“O”形圈、单层密封圈或近似的填料），壳体实验时，其密封处应无泄露
- 具备上密封机能的阀门（涟漪管阀门除外）都应停止上密封实验。上密封实验时，阀门两头封锁，向拆卸好的阀门体腔内加压，阀门应完全开启，松开填料压盖，该实验在壳体实验后停止。阀门制作厂不应把上密封实验及格的阀门，作为保举阀门在带压时增加或改换填料的根据
高压密封实验
- 实验时，密封面应坚持清洁，无油迹（但不合用于以光滑油起首要密封感化的阀门）。为避免密封面擦伤，能够涂一层不厚于火油膜的油膜
-
高压密封应按以下方式中的一种停止：
- 对双向密封的阀门（多通道阀和停止阀除外），应先后在封锁阀门的每端加压，另外一端封闭通向大气，以查抄出口端密封面的泄露。对单向密封并标有介质活动标的目的标记的阀门，应在入口端加压。对止回阀，应在出口端加压在阀门封闭真个密封面处贯注净水或涂上番笕水等近似溶液，察看气泡以查抄阀座及阀座与阀体打仗面和阀门密封付的泄露量。也可按定货条约划定的测试拆卸来查抄，但应换算成《表 4》划定的泄露量单元。
-
对多通道密封的阀门，实验介质应顺次从被密封的通道口引入加压，从填料箱处（此时，应未装填料）或别的封闭的通道口来查抄入口端密封面泄露率。实验时，其每密封面的泄露率应不跨越《表 4》划定的泄露率。
注：对楔式单闸板（刚性或弹性的）闸阀，不许可用以下的实验方式：如将实验介质封锁在两密封面，在两密封面处贯注净水或涂上番笕水等近似的实验方式
- 对弹性密封的蝶阀，不管是单向密封或双向密封，只要在最倒霉密封的一端加压实验
阀门的及格证书和再实验
及格证书：阀门制作厂应向需方供给一份证实阀门产物合适定单的及格证书
再实验：若是定货条约不划定由需方停止再实验时，已实验过的阀门就不用停止再实验。再实验时，已涂漆的阀门不用撤除油漆。库存阀门再实验和装运前应停止洗濯。
