（2）蝶阀的支配

传统意思上的蝶阀是一种简略的且封锁不严的挡板阀，凡是用于水管路体系中作为流量调理和阻尼用。近十几年来，蝶阀建造手艺成长敏捷，在美、日、德、法等发财国度，蝶阀的支配很是普遍，其支配品种也在不时扩展，并向高温、高压、大口径、密封阀、长寿命、良好的调理性和一阀多功效的标的目标成长，其密封性及宁静靠得住性均到达了较高的程度，并已局部地取代了遏制阀、闸阀和球阀。传统意思上的蝶阀已不复存在。是以，蝶阀普遍支配于给水、油品、燃气等管路。

2-62 甚么是旋塞阀？特色是甚么？经常支配在那里？

答：旋塞阀支配阀件内所插的中心穿孔的锥形栓塞的节制启闭的阀件，称为旋塞阀。旋塞阀的布局如图 2-12 所示。

图 2-12 旋塞阀
1-旋塞；2-压环；3-填料；4-阀体；5-退塞螺栓

旋塞阀的特色：布局简略，形状尺寸小，介质活动标的目标不限，启闭时只要扭转 90°，非常快速，这类纵贯式旋塞阀通道不减少，介质在阀内流向不转变。流体阻力小，还可建形成三通路或四通路阀门，可作为分派换向用。但密封面易磨损，开关力较大。

 旋塞阀分歧用于保送高温、高压介质（如蒸汽）、只合用于通俗高温、高压流体，作开闭用，不宜做调理流量用。

旋塞阀支配于油田开采、保送和精辟装备中，同时也普遍用于煤油、化工、燃气、水暖等管路中。

旋塞阀公称直径规模为 15~150mm，公称压力有 0.6MPa、1.0MPa、1.6MPa 三个品级，任务温度在 100℃ 之内。

2-63 甚么是止回阀？特色是甚么？经常支配在那里？

答：止回阀只用于禁止介质倒流的阀门，又称逆止阀、单向阀，它包含各类布局的止回阀（如起落式、旋启式、蝶式止回阀和底阀等）。起落式止回阀和旋启式止回阀的布局如图 2-13 和如图 2-14 所示。

图 2-13 起落式止回阀
1-阀体；2-阀座；3-导向套简；4-阀瓣；5-阀盖

图 2-14 旋启式止回阀
1-阀体；2-阀盖；3-阀瓣；4-摇杆；

止回阀的特色：起落式止回阀比旋启式止回阀的密封性好，流体阻力大；卧式的宜装在程度管线上，立式的应装在垂直管线上；旋启式止回阀，不宜制成小口径阀门，他拆卸在程度，垂直或倾斜的管线上，如装在垂直管线上，介质流向应由下至上。

止回阀仅能拆卸在保送洁净介质的管道上，对有某种颗粒和粘度较大的介质是分歧用的，因为这类介质会降落止回阀的密封机能。

2-64 甚么是减压阀？布局若何？特色是甚么？

答：减压阀是一种能将介质压力降落到必然数值的主动阀门。减压阀根据敏感元件及布局差别可分为弹簧薄膜式减压阀、活塞式减压阀、涟漪管式减压阀、杠杆式减压阀等。

这里将活塞式减压阀的机构及任务道理先容以下：

活塞式减压阀的布局及任务道理如图 2-15a、b 所示，其首要由阀体、阀盖、弹簧、活塞、主阀、副阀（脉冲阀）等局部构成。在阀体的下部装有主阀弹簧 11 用以支承主阀 10，使主阀与阀座处于密封状况。阀体上部装有活塞 8，活塞与主阀 10 的阀杆相共同，待活塞 8 遭到介质压力鞭策主阀 10，使主阀开启。阀盖内装有紧缩弹簧、脉冲阀及膜片，帽盖内装有调理螺钉、调理弹簧以调理须要的任务压力。

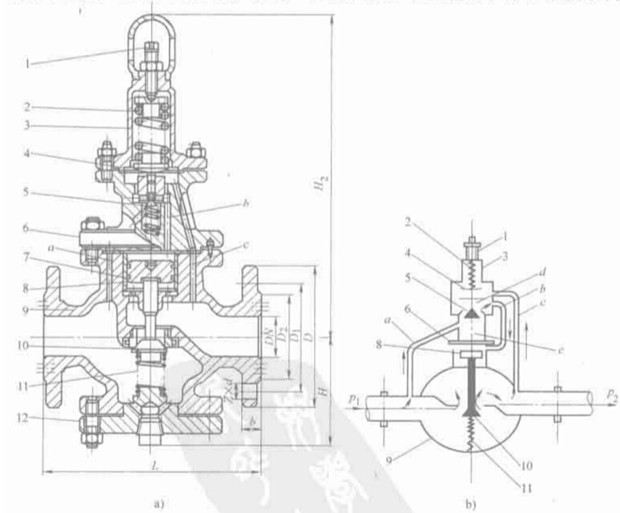

图 2-15 活塞式减压阀
a）活塞式减压阀；b）活塞式减压阀任务道理
1-调理螺钉；2-调理弹簧；3-上盖；4-膜片；5-脉冲阀；6-阀盖；7-活塞环；8-活塞；9-阀体；10-主阀；11-主阀弹簧；12-底阀盖

活塞式减压阀的任务道理如图 2-15b 所示，当阀门任务时，顺时针标的目标扭转调理螺钉 1，压下磨片 4，顶开脉冲阀 5、阀前压力为 p₁ 的介质颠末阀体内通道 a 经小室 e、小室 d 和阀内通道 b 到达活塞的上部空间，降服下弹簧力、推下活塞 8，翻开主阀 10。介质流过主阀，压力降落为 p₂ 降落时。薄膜片因为上面的感化力变大而向上弯，脉冲阀关小，是的介质进入小室 e 和小室 d 的通道变窄，活塞口的下推力降落，主阀回升关小，压力 p₂ 主动降上去。反之亦然。活塞式减压阀可坚持压力 p₂ 在必然的规模内动摇。

活塞式减压阀的特色是任务靠得住、维修量小，减压规模较大，占空中积小，支配规模广。活塞式减压阀任务时，因为活塞在气缸中的磨擦力较大，是以，它合用于温度较高、压力较大的蒸汽和氛围等介质的管道工程上。活塞式减压阀的错误谬误是活络度较差。

弹簧薄膜式减压阀、涟漪管式减压阀、减压稳压别离如图 2-16、图 2-17、图 2-18 所示。

图 2-16 弹簧播情势减压阀
1-阀体；2-阀盖；3-薄膜；4-阀杆；5-阀瓣；6-主阀弹簧；7-调理弹簧；8-调剂螺栓

图 2-17 涟漪管式遏制阀
1-调剂螺栓；2-调理弹簧；3-涟漪管；4-压力通道；5-阀瓣；6-定金弹簧

图 2-18 减压稳压阀
 1-阀体；2-密封垫；3-导套；4-限位母；5-阀瓣；6-密封圈；7-阀座；8-阀杆；9-活塞套；10-O 形密封圈；11-膜片；12-托盘；13-紧缩弹片；14-弹簧；15-调理螺杆；16-弹簧座；17-盖形；18-密封垫；19-下阀盖；20-螺母

2-65 甚么是隔阂阀？布局若何？型号及参数有哪些？

答：启闭件为隔阂，由阀杆动员沿阀杆轴线作起落活动并将使举措机构与介质离隔的阀门，可称隔阂阀。

隔阂阀的布局如图 2-19 所示，隔阂阀用橡胶、塑料、珐琅等耐侵蚀材料做衬里，隔阂阀的长处是布局简略、便于维修、活动阻力下，多用于保送酸类介质和带悬浮物的产业管路上，其合用规模为 PN≤0.6MPa，DN≤300mm。

隔阂阀布局情势如图 2-19、图 2-20、图 2-21 所示。

图 2-19 屋脊式隔阂阀
1-阀体；2-阀杆；3-隔阂；4-衬里

图 2-20 堰式隔阂阀
1-阀体；2-阀体衬里；3-隔阂；4-螺钉；5-阀盖；6-阀瓣；7-阀杆；8-阀杆螺母；9-唆使器；10-手轮；

图 2-21 纵贯式隔阂阀

隔阂阀型号及参数见表 2-60。

2-66 甚么是节省阀？布局特色是甚么？型号及参数有哪些？

答：经由进程启闭件（阀瓣）来转变阀门的通路面积，以调理流量、压力的阀门称为节省阀。

节省阀如图 2-22 所示，从布局特色看，节省阀也属于遏制阀类，阀瓣有窗形、塞形和针形，如图 2-23 所示。窗形用于大通径，塞形用于中通径，针形用于小通径。节省阀的感化是节省减压，使介质收缩，是以，也称膨阀。

图 2-22 节省阀
a）L21SA-25K 外罗纹节省阀；b)角式节省阀

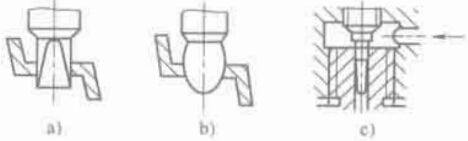

图 2-23 节省阀阀瓣

固然节省阀在布局特色上与遏制阀类似，但节省阀不能当遏制阀支配，遏制阀也不可取代节省阀。

同遏制阀一样，节省阀拆卸具备标的目标性，拆卸时可按“低进超出跨越”的准绳遏制拆卸。

节省阀型号及参数见表 2-61。

2-67 甚么是疏水阀？布局及任务道理若何？型号及参数有哪些？

答：主动排放固结水并构造蒸汽经由进程的阀门是疏水阀。疏水阀是一个主动调理阀门，它能主动排挤固结水，构造蒸汽经由进程。疏水阀别名阻汽排水阀。

浮桶式蒸汽疏水阀的布局就任务道理如图 2-24 所示。桶装浮子的启齿朝上设置装备摆设。起头通汽时，产生的固结水被蒸汽压力推到，流入疏水阀外部吊桶的四周，跟着固结水量的增添又逐步流入桶内。当浮桶内储存的水到达所划定的数目时，浮桶落空了浮力，便下沉，从而翻开了毗连在浮桶上的阀瓣，浮桶内的水经由进程集水管，由疏水阀的出口排挤。当浮桶内的固结水大局部被解除以后，浮桶又规复了浮力。向上浮起，封锁蒸汽疏水阀。

疏水阀型号及参数见表 2-62。

2-68 甚么是宁静阀？宁静阀的各类布局功效若何？

答：当体系压力跨越调定值时主动开启的阀称为宁静阀，宁静阀用来限定气罐或回路的最高压力以保障宁静，布局上与座阀式直动溢流阀不异。对宁静阀来讲，反映快是最重要的。溢流阀的调定压力是溢流阀到达公称流量时的压力，但宁静阀的调定压力是开启压力。

当管道或装备内的介质压力跨越划定数值时，启闭件（阀瓣）能主动开启排放，低于划定值时，主动封锁，对管道或装备起掩护感化的阀门是宁静阀。

宁静阀的各类布局功效：宁静阀的品种良多，凡是多数以宁静阀的布局特色或阀瓣最大开启高度与阀座直径之比（h/d）遏制分类，宁静阀通俗可分为杠杆重锤式宁静阀、弹簧宁静式、微启式宁静阀、全启式宁静阀、脉冲式宁静阀、先导式宁静阀等。这里将前四种宁静阀的布局功效先容以下，供办理、维修、查验、订购参考。

1）杠杆重锤式宁静阀：杠杆重锤式宁静阀如图 2-25 所示。重锤的感化力经由进程杠杆缩小后加载于阀瓣。在阀门开启和封锁进程中载荷的巨细稳定，是以由阀杆传来的力根基是稳定的。其错误谬误是对振动较敏感，且回座机能差。这类布局的宁静阀只能用在牢固装备上，重锤的品质通俗不应跨越 60kg，以避免支配坚苦。铸铁制重锤式宁静阀合用于公称压力 PN≤1.6MPa，介质温度 t≤200℃；碳钢制重锤式宁静阀合用于公称压力 PN≤1.6MPa，介质温度 t≤450℃。重锤式宁静阀首要用于水、汽等介质。

图 2-25 杠杆重锤式宁静阀
1-阀体；2-阀座；3-阀盘；4-导向套筒；5-阀杆；6-重锤；7-杠杆；8-阀盖

2）微启式宁静阀：阀瓣的开启高度为阀座通径的 1/40~1/20 的宁静阀是微启式宁静阀。微启式宁静阀又分为不带调理圈的微启式宁静阀和带调理圈的微启式宁静阀，不带调理圈的微启式弹簧宁静阀如图 2-26 所示，带调理圈的微启式宁静阀弹簧宁静阀如图 2-27 所示，带调理圈的弹簧宁静阀可支配调理圈对排放压力即启闭压差遏制调理。

图 2-26 不带调理阀的微启式弹簧宁静阀
1-阀体；2-阀瓣；3-阀座；4-弹簧；5-下弹簧阀座；6-上弹簧阀座；7-阀盖

图 2-27 带调理圈的微启式弹簧宁静阀
1-阀体；2-阀座；3-调理圈；4-定位螺钉；5-阀瓣；6-阀盖；7-保险铁丝；8-保险铅封；9-舒展螺母；10-套筒螺丝；11-宁静护罩；12-上弹簧座；13-弹簧；14-阀杆；15-下弹簧座；16-导向套；17-反向冲

3）圈实在宁静法：阀瓣的开启高度为阀座通径的 1/4~1/3 的宁静阀是全启式宁静阀。全启式宁静阀如图 2-28 所示，在宁静阀的阀瓣处设有反冲盘，借助于气体介质的收缩冲力，使阀瓣开启到充足的高度，从而到达排量请求。这类布局的宁静阀支配较多，活络度亦较高。

图 2-28 全启式宁静阀
1-阀体；2-阀座；3-调理阀；4-定位螺钉；5-阀瓣；6-反冲盘；7-保险铁丝；8-保险铅封；9-舒展螺母；10-套筒螺钉；11-宁静护套；12-上弹簧座；13-弹簧；14-阀杆；15-阀盖；16-下弹簧座

2-69 宁静阀的拆卸有哪些请求？

答：宁静阀的拆卸请求是：

1）宁静法必须垂直拆卸，并尽能够接近被掩护的装备或管道，自被掩护的装备到宁静阀入口管道最大压力丧失不得跨越宁静阀定压的 3%。

2）宁静阀入口管道的管径必须大于或即是宁静阀入口管径，其毗连的巨细头应尽能够设在接近宁静阀的入口处。

3）宁静阀向大气排放时，排放的管道要超出跨越已排放口为中心的 7.5m 半径规模内的支配平台、装备或空中 2.5m 以上。而对有侵蚀性、易燃或有毒的介质，排放口要超出跨越 15m 半径规模内的支配平台、装备或空中 3m 以上。

4）宁静阀排放管排入大气时，端部要切成平口，同时，在宁静阀出口弯头四周的低处要开设 φ6~φ10mm 的小孔，以避免雨、雪或冷凝液储蓄积累在排挤管内。

5）宁静阀排放液体时，要引向拆卸内比来的适合的工艺废物体系，不许可间接排缩小气。

6）宁静阀要装在易于查验和调理处，四周要有充足的支配空间。

7）宁静阀入口出不许可设置堵截阀，若出于查验或其他方面的缘由（如排放的介质中含有固体颗粒，影响宁静阀跳开后不能再封锁，须要拆开查验；或用于粘性、侵蚀性介质），可加堵截阀并设查抄阀，堵截阀必须处于劝其状况，并加铅封，且应有醒目标标记。

8）对有能够支配蒸汽吹扫的泄压过道，招考虑因为蒸汽吹扫产生的热收缩。

2-70 宁静阀型号及参数有哪些？

答：宁静阀型号及参数见表 2-63。

2-71 柱塞阀的功效及特色是甚么？

答：柱塞阀的柱塞与密封圈间接纳过盈共同，经由进程调理阀盖上毗连螺栓的压紧力，是密封圈上所产生的径向分力大于流体的压力。从而保障了密封性，根绝了外泄露。

柱塞阀的特色：具备布局紧奏启闭矫捷、寿命长、维修便利等特色。柱塞阀是国际上近代成长的新奇布局阀门，遭到普遍正视。

2-72 甚么是调理阀？

答：根据外来旌旗灯号或流体压力的通报鞭策调理机构，以转变流体流量的阀门称为调理阀。

调理阀：指首要用于调理介质的流量、压力的阀门。它包含节省阀、减压阀。

2-73 甚么是均衡阀？经常支配在那里？

答：均衡阀是公用于供热体系上的调理阀门。支配均衡阀后就可以有用地处置水力均衡题目。均衡阀分静态均衡阀（简称均衡阀）和主动式均衡阀（也称独立式流量调理阀）。

均衡阀的外部布局也是由阀瓣和阀座构成，形状与通俗阀一样。

2-74 柱塞阀型号和手艺机能及生厂商有哪些?

答：柱塞阀型号和手艺机能及生厂商见表 2-64。

2-75 阀门毛病分类体例有哪些？

答：阀门毛病分类体例以下：

2-76 阀门毛病情势有那些？

答：阀门毛病情势见表 2-65。

2-77 宁静阀首要毛病情势有哪些？

答：宁静阀首要毛病情势见表 2-66。

2-78 各类减压阀的机能对比若何？

答：减压阀按感化道理分为间接感化式和先导式。间接感化式减压阀是支配出口压力的变更间接节制阀瓣的活动。先导式减压阀由导阀和主阀构成，出口压力的变更经由进程导阀缩小来节制主阀的活动，其机能对比见表 2-67。

2-79 经常支配阀门若何选用？

答：经常支配阀门的选用见表 2-68。

表 2-68 经常支配阀门的选用

表 2-67 各类减压阀的机能对比

阀门品种	图例	首要用处
闸阀		截断介质，许可双向活动，全启全闭，不适于调理流量
遏制阀		截断介质，不许可双向活动；调理参数不严酷时，可代做调理阀，但不复兴封锁感化；密封性较闸阀好
球阀		截断介质，启闭敏捷，许可做节省用
旋塞阀		通俗用处同球阀，三通、四通旋塞还可用作分派和换向
蝶阀		截断介质，启闭敏捷，也可做节省用
隔阂阀		用于侵蚀性介质的启闭和节省，也可用于带悬浮物介质
柱塞阀		截断介质、全启全闭，也可调解流量；密封性好，泄露少（注：GB 不划定图例）
节省阀		调理介质流量计压力，但调理精度不高，不调理阀的调理特征，不做截断用
调理阀		调理介质流量及压力（注：图例表现带弹簧薄膜元件的调理阀）
止回阀		主动避免介质倒流（注：图例中流向有空缺三角形至非空缺三角形）
宁静阀		用作装备或管路的超压掩护，能主动保持压力在宁静值以下（注：图例中左为弹簧式，右为重锤式）
减压阀		可主动将介质压力减低至所需压力（注：图例中小三角形为高压端）
疏水阀		可主动解除蒸汽管路或体系中的固结水，并禁止蒸汽逸漏，同时也可解除管路体系中的氛围和其他水凝性气体（注：图例中左为 GB141，右为 ISO）

2-80 甚么是浮球阀?布局特色是甚么？经常支配在那里?

答：浮球阀也称漂子门，是一种主动补水阀门，用作高位水箱及各类贮水器中进水的主动开关装备，其布局如图 2-29 所示，它是由浮球、杠杆、阀瓣、阀座四个局部构成。浮球阀在水面上，如水面降落，球阀也随之降落，浮球动员杠杆式阀瓣压在阀座上，将阀座封锁，遏制进水。当水位低于划定地位时，浮球也随之降落，动员杠杆使阀瓣分开阀座，让水进入水箱。如斯轮回往复的举措，就完成了水位的主动节制。

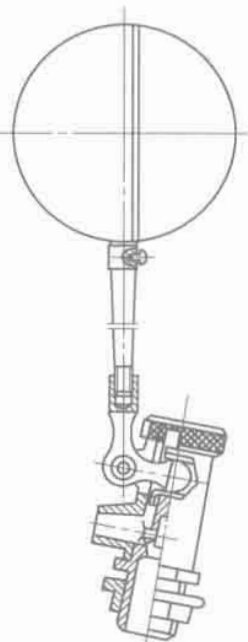

图 2-29 浮球阀

第 3 章 管道安排和经常支配管材、管件及附件

3-1 管线的寄义是甚么？

答：管线是指各类管道与电气线路。管道包含能源管道与工艺管道；电气线路包含排挤线路和电缆线路两种。

3-2 管线根基单元若何分别？

答：工场企业要本着便利维修和办理的准绳，连系各类管线的天然特色（大型企业可把管线分别为多少个根基单元），按划定遏制编号和入账，分别准绳以下。

（1）能源管道和工艺管道

1）从站房外阀门或分气缸（或储气罐）的配出阀门到该管路上的第一阀门（包含第一阀门）的管道为一个单元。

 2）从第一阀门到第二阀门（包含第二阀门），或从一阀门倒下一阀门（包含下一阀门）的管道为一个单元。

3）该管道每入户管段至各固点支配电的管路为一单元。

4）各管路应包含有关附件。

（2）上门管道

1）自备泵房的下水管道：①从水塔下管道阀门（或从水塔）到管路上第一阀门（包含第一阀门）为一单元；②深井泵的总配出阀门到管道上第一阀门的管道为第一单元；③从一阀门到下一阀门（包含下一阀门）的水管为一单元；④水管每入户管段到各牢固支配点的水管为一单元；⑤水塔及深井泵的总配出阀门属泵房，不参加管路单元。

2）都会给水管道：①从出场水管总阀门到管路上第一阀门（包含第一阀门）的水管为一单元；②从一阀门到下一阀门（包含下一阀门）的水管为一单元；③水管末级阀门到各牢固支配点的水管为一单元。

（3）电力线路

1）配电间每路引出母线或电缆（或两次侧开关后端接点引出母线或电缆），包含分支支线为一单元；上述线路应包含瓷件、横担、电缆头、电缆中心讨论等附件。

2）变配点所的变压器一次侧高压隔分开关（或跌落熔断器）至该配电所二次侧引出母线开关的结尾接点为变配点所的单数线路，不零丁编号。

3）能源配电箱（板）及引入、引出线为该箱（板）附设线路，不零丁编号。

（4）照明线路：一个照明节制箱（开关）及节制的灯具、线路等为一单元。

（5）德律风线路：从互换机（总机）配线架分出的每个电缆线路（包含各分线盒、中心讨论）各为一单元。

3-3 管线图样办理的请求是甚么？

答：管线图样办理的请求是：

为增强各类管线的办理，确保宁静运转，应按请求整理各类管线和绘制能源管线图，并责成有关局部指定专人办理。

各类管线图应统一以全厂修建物立体安排图为底图遏制绘制。全场立体图的绘制应合适国标 GB/T 50104-2001《修建制图规范》，并接纳修建坐标遏制标注，各管线应答修建物标注间隔尺寸或用修建坐标标注其方位。

管线图中各管道口径（公称直径）和电线电缆直径以 mm 为单元，其他尺寸一概以 m 为单元，并精准到小数点后两位遏制标注，原本的修建物和各类管线可放宽到小数点后一名遏制标注。各类管线图可分类、分片遏制绘制，也可分解在一张立体图上。

3-3 管线图样的绘制有甚么划定？

答：（1）管道图绘制划定

1）各类能源管道中的管件标记应按国标 GB/T 6567.3-2008 的划定绘制。

2）保送液体与气体管路标记的划定：保送各类液体与气体的管路一概用实线表现，为了辨别各类差别的管路，在线的中心须注上汉语拼音字母的划定标记。

3）下水管的标记为“S”:①S 为下水管（不分范例）；②S₁ 为出产下水管；③S₂ 为糊口下水管；④S₃ 为出产、糊口消防下水管；⑤S₄ 为出产消防下水管；⑥S₅ 为糊口消防下水管；⑦S₆ 为消防水上管；⑧S₇ 为高压供水管；⑨S₈ 为硬化水管；⑩S₉ 为冲刷水管；⑪S₁₀ 为高温水管；⑫S₁₁ 为都会下水管；⑬S₁₂ 为原有下水管（支配）；⑭S₁₃ 为原有下水管（拔除）。

4）下水管的标记为“X”：①X 为下水管（不分范例）；②X₁ 为出产下水管（自流）；③X₂ 为出产下水管（压力）；④X₃ 为糊口下水管（自流）；⑤X₄ 为糊口下水管（压力）；⑥X₅ 为生发糊口下水管（自流）；⑦X₆ 为生发糊口下水管（压力）；⑧X₇ 为出产雨水下水管（自流）；⑨X₈ 为出产雨水下水管（压力）。

5）轮回水管的标记为 “XH”。

6）化工管的标记为“H”。

7）热水管的标记为“R”:①R 为热水管（不分范例）；②R₁ 为出产热水管（轮回自流）；③R₂ 为出产热水管；④R₃ 为糊口热水管；⑤R₄ 为热水回水管；⑥R₅ 为采暖温水送水管；⑦R₆ 为采暖温水回水管。

8）固结水管的标记为“N”：①N₁ 为固结水管；②N₂ 为固结回水管（自流）；③N₃ 为固结回水管（压力）。

9）冷冻水管的标记为“L”:①L₁ 为冷冻水管；②L₂ 为冷冻回水管。

10）蒸汽管的标记为“Z”。

11）煤气管的标记为“M”：①M₁ 为高炉煤气管；②M₂ 为焦炉煤气管；③M₃ 为产生炉热煤气管；④M₄ 为产生炉冷媒气管；⑤M₅ 为产生炉水煤气管。

12）紧缩氛围的标记为“YS_j”。

13）氧气管的标记为“YQ”。

14）氮气管的标记为“DQ”。

15）氢气管的标记为“QQ”。

16）乙炔管的标记为“YJ”。

17）鼓风管的标记为“GF”。

18）透风管的标记为“TF”

19）油管的标记为“Y”：①Y₁ 为原油罐；②Y₃ 为车用汽油管；③Y₅ 为燃料油管；④Y₇ 为柴油管；⑤Y₉ 为重油管；⑥Y₁₁ 为光滑油管。

20）图上管路的直径尺寸、流体参数和代号可按图 3-1 所示体例标注。

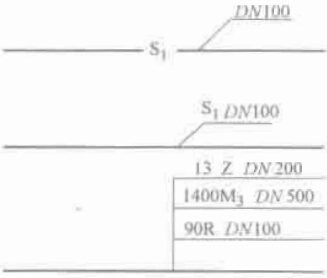

图 3-1 管道标识体例表现图

管道的划定标记通俗用汉语拼音字母表现。阿拉伯数字表述流体参数。比方：

S₁DN100，标示出产下水管。其公称直径为 100mm。

13Z DN200，表现 13 个相对大气压的公称直径为 200mm 的蒸汽管道。

1400M3DN500，表现产生炉热煤气其热值为 1400kcal/m³（1cal=4.1868J），公称直径为 500mm 的产生炉煤气管路；

90R DN100，表现 90℃ 的公称直径 100mm 的热水管路。

21）图上同时呈现空中和埋地管线时，埋地管路可用虚线表现，但用实线表现时必须注上标高，每线图通俗要列出所用划定标记的声名，统一图上的管道不管管子巨细必须用划一粗细的线条画出，其帮助图例及标记见表 3-1。

表 3-1 能源管道帮助图例

序号	称号	图例	备注
1	保湿管		全数的可用直线或笔墨声名
2	地沟管		全数的可用直线或笔墨声名
3	排挤管		有了飙高可不注标记
4	原有管		2、15 为线距及线段长度
5	埋地管		可用实线表现，但必须注上标高
6	管路坡度及标的目标
7	暖气管井		原本的井可用虚线表现
8	下水管井/下水管井/排水沟井		原本的井可用虚线表现
9	消火栓井		原本的井可用虚线表现
10	化粪池		原本的池可用虚线表现
11	雨水井		原本的井可用虚线表现

22）管道整机、附件及热力工程的划定标记以下：①管道及其毗连的通俗标记划定如图 3-2 所示。

图 3-2 管道毗连标记表现

23）能源管道中各阀门、表针均应零丁在图上标注方位尺寸、型号规格及有关编号。

24）能源管道上（厂区或车间）均应画到各牢固支配点，给水管道画到各用户龙头，紧缩氛围管道画到各用气装备的入口阀门等。

（2）电力线路图绘制请求

1）企业应绘制变配电一、二次接线图，道理图，电力配电线路图（包含照明路灯图）。

2）电力线路途中标记应按 GB/T4728.5-2005 和 GB/T4728.11-2008 的划定绘制。

3）电气标记凡是包含电气体系图图形标记、电工装备笔墨标记和电工体系图的回路标号三种。

电气体系图中的图形标记见表 3-3；用以辨别电气体系中的装备、拆卸元件及线路的称号、机能、感化、地位、拆卸体例和笔墨标记见表 3-4；电气体系立体安排图顶用的标注标记见表 3-5。
